产品动画设计
我们都知道，在产品设计中，我们往往需要用更加高级的功能来实现产品的运动结构的展示，让我们的产品更加完美。在行业设计中，大部分的设计师会利用solidworks中的motion功能来生成产品动画的。那么，下面，为大家介绍solidworks2016如何利用配合控制器来完成动画配合，更方便的完成产品动画。

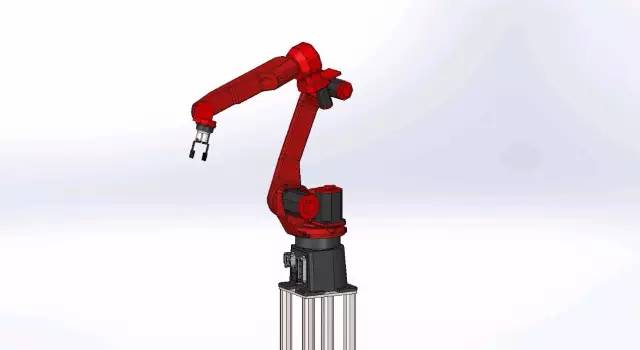

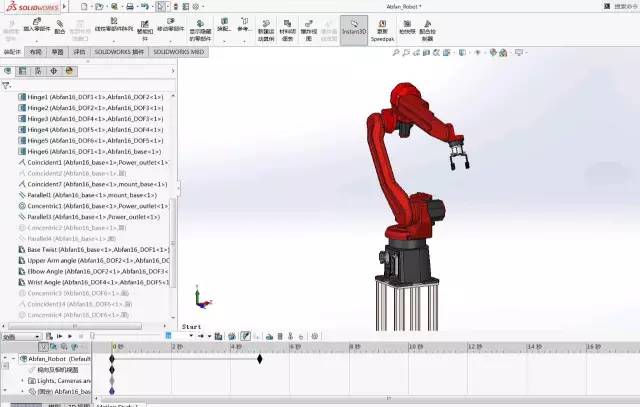

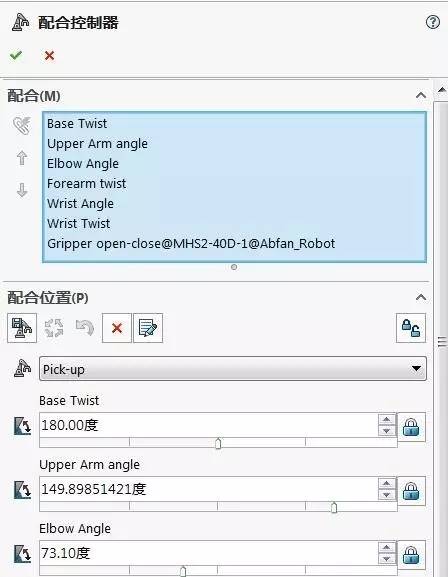

比如这样一个机械手臂，我们可以事先定义好它的配合关系，目前配合控制器里支持的配合主要为平移、旋转、角度和对齐。打开配合控制器后，可以看到装配体中能被用来设置配合控制的运动已经被收录了进来。

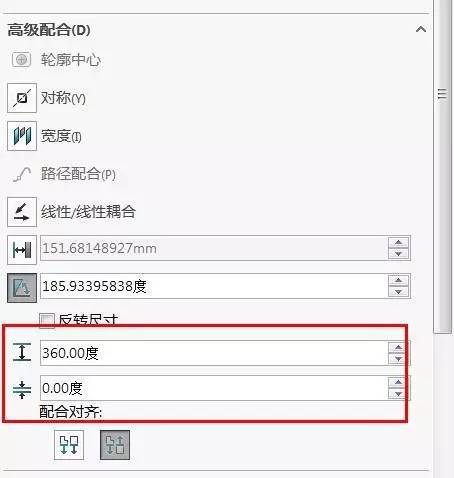

只需要按照数值对每个位置进行设定，就可以形成动画。这些位置实际上是在装配体中配合关系里的高级配合进行带有角度的旋转配合，可以设定最大值、最小值来控制旋转的范围。

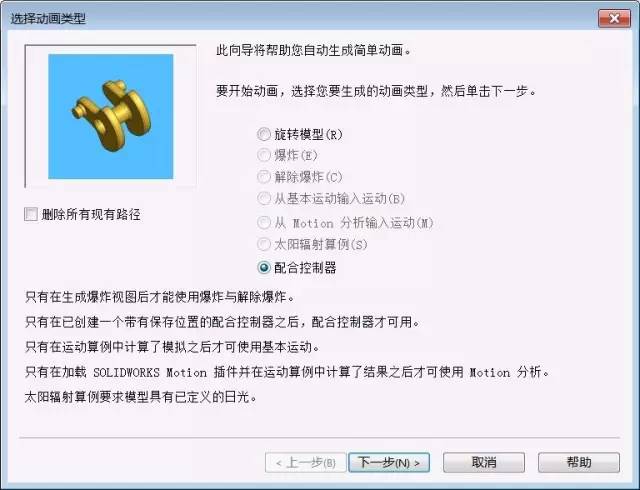

这样最终就生成了一段完整的机械手臂抓取动画，很方便快捷吧!希望上述的方法能够帮助到广大的设计师，能够更加完美的完成自己的设计工作。
