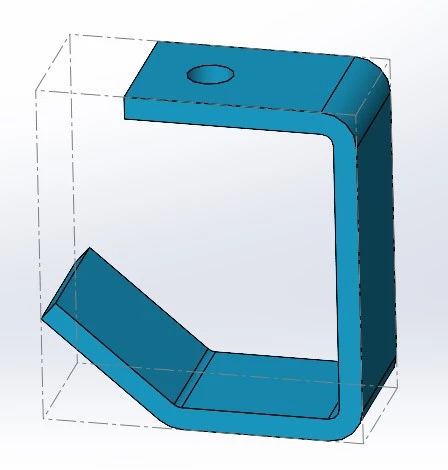

在SOLIDWORKS中利用“边界框”功能，可以在模型周围快速创建边界框，以帮助确定空间和尺寸要求，例如运输和包装产品所需的空间，加工零件所需的原材料的最小尺寸。

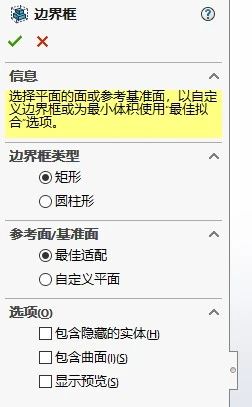

1、打开任一模型，单击“插入/参考几何体/边界框”。选择“边界框类型”、“参考面/基准面”等并点击“确定”。

Tips：

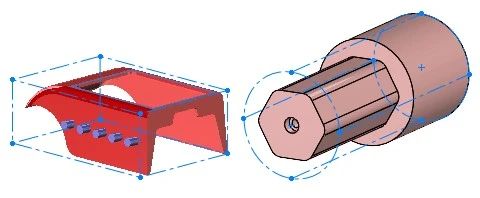

矩形：创建矩形边界框。

圆柱形：创建最适合圆柱形模型的圆柱边界框。

最佳适配：使用X-Y平面作为边界框的方向。

自定义平面：自定参考平面以用于边界框。

包含隐藏的实体：在边界框计算中包括在零件级别隐藏的实体。

包含曲面：在边界框计算中包括曲面实体。

显示预览：在图形区域中显示边界框的预览。

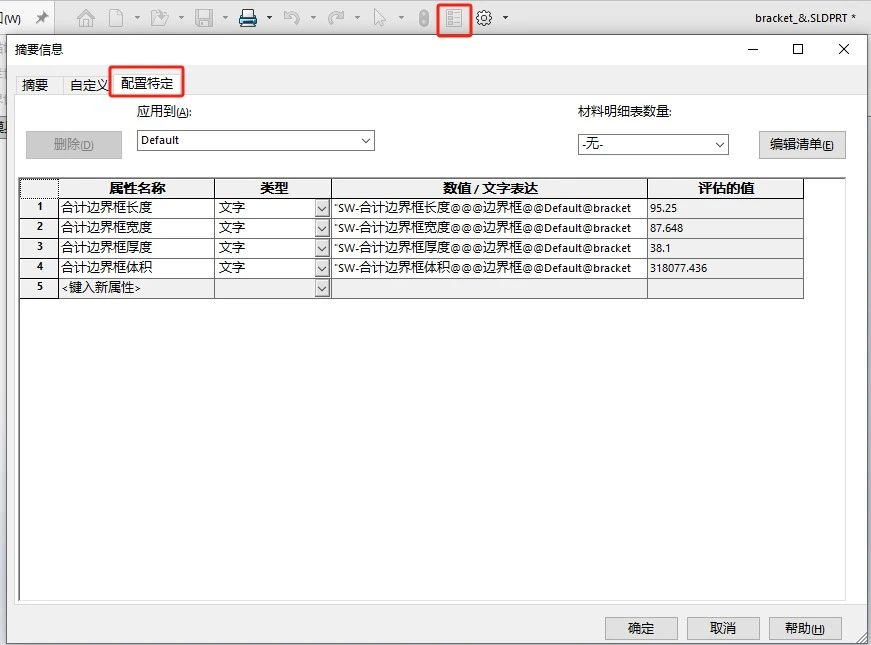

2、单击“文件属性/配置特定”，可看到软件已自动统计模型边界框的尺寸。

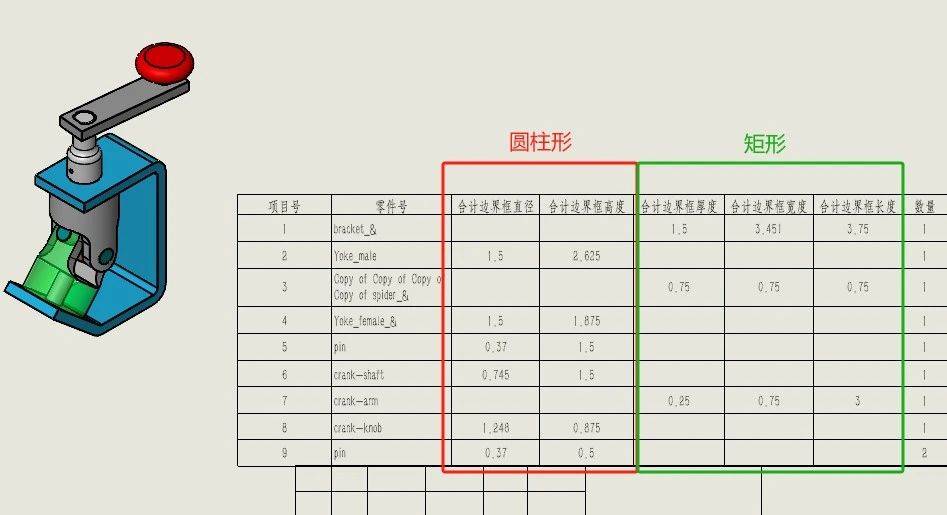

这时可将模型的最大外形尺寸自动添加到材料明细表（BOM）中。
